Grado de protección IP en iluminación

19 de enero de 2015Consejos de iluminación, Iluminación, Lámparas de exterior

En algunas ocasiones nos habéis preguntado sobre el significado del grado de protección IP que podéis encontrar en lámparas, luminarias o focos que tenemos en Lámparas.es. Por eso, pretendemos daros una explicación general – no técnica – para que de una forma rápida y sencilla podáis entender su significado y entenderlo, sobre todo si estáis pensando en comprar una lámpara ya sea para exterior, interior o para espacios semi cubiertos como serían porches o balcones.

El grado de protección IP hace referencia al estándar internacional IEC 60529 “Degrees of Protection” utilizado con mucha frecuencia en los datos técnicos de equipamiento eléctrico o electrónico, en general de uso industrial como sensores, medidores, controladores, etc. En nuestro caso o especialidad, el IP se aplica a lámparas, luminarias así como a cualquier equipo de iluminación. Este estándar internacional fue desarrollado con el objetivo de calificar de una manera alfa-numérica a los equipamientos en función de su nivel de protección que sus materiales contenedores le proporcionan contra la entrada de materiales extraños (sólidos como el polvo o líquidos como el agua). Así, con estos códigos numéricos, podemos identificar rápidamente la el grado de protección de la luminaria.

El grado IP (en inglés significa International Protection), está compuesto de dos cifras que son las que marcan el grado IP (XY).

La primera cifra (IP….X) como norma general indica la protección del aparato contra la penetración del aparato contra la penetración de cuerpos sólidos.

0 No protegido

1 Protegido contra la penetración de cuerpos solidos con ∅ ≥ 50 mm.

2 Protegido contra la penetración de cuerpos solidos con ∅ ≥ 12 mm.

3 Protegido contra la penetración de cuerpos solidos con ∅ ≥ 2.5 mm.

4 Protegido contra la penetración de cuerpos solidos con ∅ ≥ 1 mm.

5 Protegido contra el polvo

6 Totalmente protegido contra el polvo.

La segunda cifra (IP….Y) indica la protección del aparato contra la lluvia.

0 No protegido.

1 Protegido contra la caída vertical de gotas de agua.

2 Protegido contra la lluvia con un ángulo máximo de 15º sobre la vertical.

3 Protegido contra la lluvia con un ángulo máximo de 60º sobre la vertical.

4 Protegido contra las salpicaduras y protección del agua.

5 Protegido contra chorros de agua.

6 Protegido contra potentes chorros de agua.

7 Protegido contra inundaciones temporales.

8 Protegido contra inmersiones prolongadas.

Grafico significado del grado de estanqueidad IP lámparas

Grado IP recomendado baño

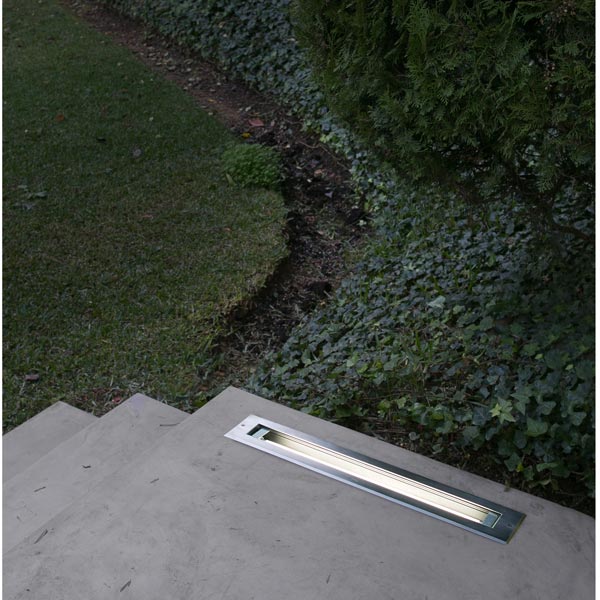

Un empotrable con grado de proteccion IP68 es perfecto para iluminación bajo el agua

Resumiendo podríamos marcar como 00 “ninguna protección – protección 0” y la IP máxima sería la IP68, en la cual estaríamos ante un producto totalmente estanco al agua (incluso a inundaciones) y contra el polvo. Por ejemplo un foco de luz para piscinas tendría que tener esta IP para funcionar correctamente.

Actualmente, la mayoría de lámparas, aparatos, sensores o fotoeléctricos que se venden en el mercado para uso en exterior tienen un nivel de protección IP67 para soportar sin nigún tipo de problema todo tipo de inclemencias meteorológicas o ambientes agresivos que se dan en el uso cotidiano en jardines, terrazas, balcones así como cualquier ambiente de exterior en general.

Con esta pequeña explicación hemos pretendido aclararar de una forma sencilla el significado del grado de protección IP que se usa internacionalmente en el sector de la iluminación.

Si queréis una aclaración más técnica, podéis descargar un PDF muy interesante que podéis encontrar en el Instituto Nacional de Seguridad en el Trabajo (Gobierno de España), donde se define a la perfección toda la normativa en cuanto al sistema de codificación IP.NTP 588: Grado de protección de las envolventes de los materiales eléctricos. También podéis consultar la información que nos aporta la Wikipedia, disponible en el siguiente enlace Grado de protección IP en Wikipedia.
